| วงจรขนาน |
วงจรที่เกิดจากการต่ออุปกรณ์ไฟฟ้าตั้งแต่
2 ตัวขึ้นไปให้ขนานกับแหล่งจ่ายไฟมีผลทำให้ค่าของแรงดันไฟฟ้า
ที่ตกคร่อมอุปกรณ์ไฟฟ้าแต่ละตัวมีค่าเท่ากัน ส่วนทิศทางการไหลของกระแสไฟฟ้าจะมีตั้งแต่
2 ทิศทางขึ้นไปตามลักษณะของสาขาของวงจรส่วนค่าความต้านทานรวมภายในวงจรขนานจะมีค่าเท่ากับ
ผลรวมของส่วนกลับของค่าความต้านทานทุกตัวรวมกัน ซึ่งค่าความต้านทานรวมภายในวงจรไฟฟ้าแบบขนานจะมีค่าน้อยกว่าค่าความต้านทานภายในสาขาที่มีค่าน้อย
ที่สุดเสมอ และค่าแรงดันที่ตกคร่อมความต้านทานไฟฟ้าแต่ละตัวจะมีค่าเท่ากับแรงเคลื่อนของแหล่งจ่าย |
|

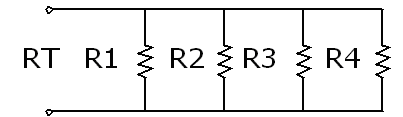

จากรูป
ตัวอย่าง

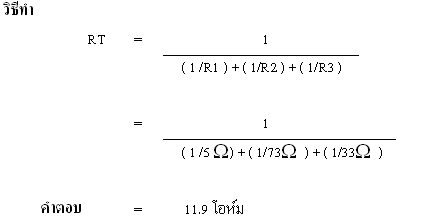

จากวงจรในรูป จงคำนวนหาค่าความต้านทาน |
|
|

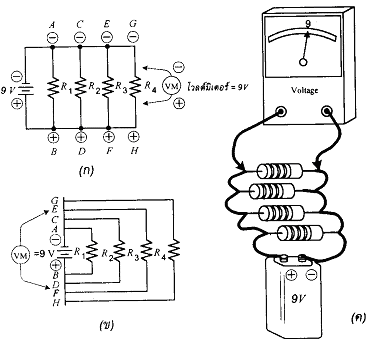

สำหรับค่าแรงดันไฟฟ้าในวงจรขนานที่ตกคร่อมตัวต้านทานแต่ละตัวนั้น
มีค่าเท่ากับค่าแรงดันไฟฟ้าของแหล่งจ่ายไฟ แรงดันไฟฟ้าที่ตกคร่อมความต้านทานแต่ละตัวซึ่งมีค่าเท่ากับ
VR1 = VR2 = VR3 = VR4 = VS = 9V |
|

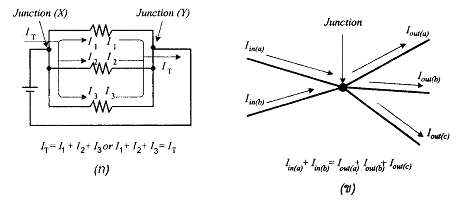

| กระแสไฟฟ้าภายในวงจรขนานจะมีหลายค่าด้วยกัน
ทั้งนี้เนื่องจากทิศทางการไหลของกระแสไฟฟ้ามีมากกว่า 1 ทิศทาง
ดังนั้น การคำนวนหาค่ากระแสไฟฟ้าจึงใช้กฎของ Kerchhoff,s Current
Law โดยมีวิธีการคำนวนสองวิธีคือ 1.
กระแสไฟฟ้ารวมภายในวงจร ( IT ) จะมีค่าเท่ากับผลรวมของกระแสไฟฟ้าที่ไหลแยกในแต่ละทิศทาง
( I1 + I2 + I3 + I4+
..)
2. กระแสไฟฟ้าที่ไหลเข้าสู่จุดๆ หนึ่งจะมีค่าเท่ากับกระแสไฟฟ้าที่ไหลออกจากจุดๆ
นั้นเสมอ
|
 |
|
| ลักษณะคุณสมบัติของวงจรขนาน |
1.
แรงดันที่ตกคร่อมที่อิลิเมนท์ หรือที่ความต้านทานทุกตัวของวงจรจะมีค่าเท่ากัน
เพราะว่าเป็นแรงดันตัวเดียวกันในจุดเดียวกัน
2. กระแสที่ไหลในแต่ละสาขาย่อยของวงจร เมื่อนำมารวมกันจะมีค่าเท่ากับกระแส
ที่ไหลผ่านวงจรทั้งหมดหรือกระแสรวมของวงจร
3. ค่าความนำไฟฟ้าในแต่ละสาขาย่อยของวงจร เมื่อนำมารวมกันจะมีค่าเท่ากับ
ค่าความนำไฟฟ้าทั้งหมดของวงจร
4. กำลังไฟฟ้าที่เกิดขึ้นที่อิลิเมนท์หรือค่าความต้านทานในแต่ละสาขาในวงจรเมื่อ
นำมาร่วมกันก็จะมีค่าเท่ากับกำลังและพลังงานไฟฟ้าทั้งหมดของวงจร
|
|
